ONDAS SÍSMICAS

Introducción

    Si desplazamos un diapasón de su posición de equilibrio y lo soltamos repentinamente, percibimos su sonido característico. Lo mismo sucede en la Tierra, un sismo consiste precisamente en la liberación repentina de los esfuerzos impuestos al terreno. De esta manera, la tierra es puesta en vibración. Esta vibración es debida a la propagación de ondas como en el caso del diapasón.

    En un terremoto se transmiten ondas que viajan por el interior de la tierra. Siguen caminos curvos debido a la variada densidad y composición del interior de la Tierra. Este efecto es similar al de la refracción de ondas de luz. A este tipo de ondas se llaman ondas internas, centrales o de cuerpo, transmiten los temblores preliminares de un terremoto pero poseen poco poder destructivo. Las ondas de cuerpo son divididas en dos grupos: ondas primarias (P) y secundarias (S).

    También se propagan ondas por la superficie. Son las que más tardan en llegar.  Debido a su baja frecuencia provocan resonancia en edificios con mayor facilidad que las ondas de cuerpo causando los efectos más devastadores . Hay ondas superficiales de dos típos: de Rayleigh y de Love.

Ondas Primarias (P)

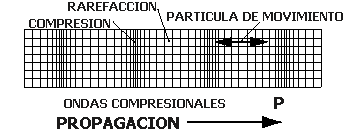

    Las ondas P (PRIMARIAS) son ondas longitudinales, lo cual significa que el suelo es alternadamente comprimido y dilatado en la dirección de la propagación. Estas ondas generalmente viajan a una velocidad 1.73 veces de las ondas S y pueden viajar a través de cualquier tipo de material. Velocidades típicas son 330m/s en el aire, 1450m/s en el agua y cerca de 5000m/s en el granito.





Ondas Secundarias (S)

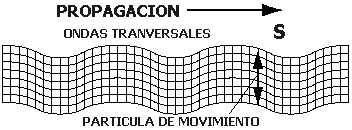

     Las ondas S (SECUNDARIAS) son ondas transversales o de corte, lo cual significa que el suelo es desplazado perpendicularmente a la dirección de propagación, alternadamente hacia un lado y hacia el otro. Las ondas S pueden viajar únicamente a través de sólidos debido a que los líquidos no pueden soportar esfuerzos de corte. Su velocidad es alrededor de 58% la de una onda P para cualquier material sólido. Usualmente la onda S tiene mayor amplitud que la P y se siente más fuerte que ésta.



Ondas de Rayleigh

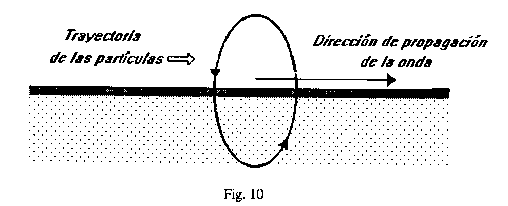

    Cuando un sólido posee una superficie libre, como la superficie de la tierra, pueden generarse ondas que viajan a lo largo de la superficie. Estas ondas tienen su máxima amplitud en la superficie libre, la cual decrece exponencialmente con la profundidad, y son conocidas como ondas de Rayleigh en honor al científico que predijo su existencia. La trayectoria que describen las partículas del medio al propagarse la onda es elíptica retrógrada y ocurre en el plano de propagación de la onda. Una analogía de estas ondas lo constituyen las ondas que se producen en la superficie del agua.

Ondas de Love

Las ondas Love son las que provocan cortes horizontales en la tierra.

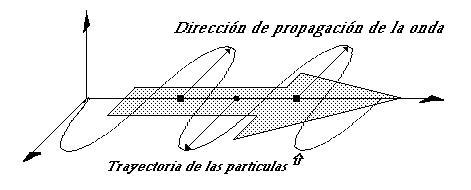

   Otro tipo de ondas superficiales son ondas de Love llamadas así en honor del científico que las estudió. Estas se generan sólo cuando un medio elástico se encuentra estratificado, situación que se cumple en nuestro planeta pues se encuentra formado por capas de diferentes características físicas y químicas. Las ondas de Love se propagan con un movimiento de las partículas, perpendicular a la dirección de propagación, como las ondas S, sólo que polarizadas en el plano de la superficie de la Tierra, es decir sólo poseen la componentes horizontal a superficie. Las ondas de Love pueden considerarse como ondas S "atrapadas" en la superficie. Como para las ondas de Rayleigh, la amplitud de las mismas decrece rápidamente con la profundidad. En general su existencia se puede explicar por la presencia del vacío o un medio de menor rigidez, tiende a compensar la energía generando este tipo especial de vibraciones.



Velocidad de las Ondas

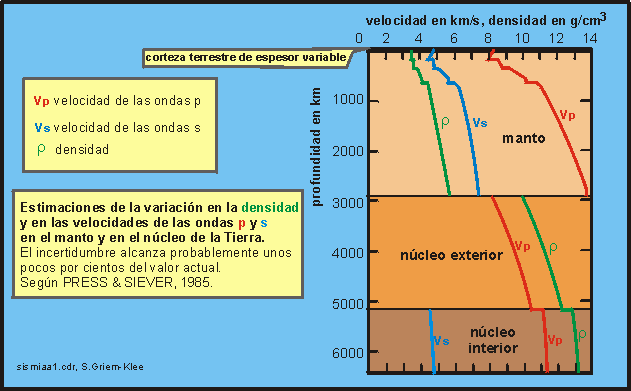

    Se puede demostrar teóricamente y se observa experimentalmente que la velocidad de las ondas es tal que:  VR,L < Vs < Vp. Donde Vp, Vs y VR,L son las velocidades de las ondas P, S y de Rayleigh y Love respectivamente. Entre estas dos últimas no puede establecerse un orden de velocidades porque esta depende de muchos factores y no siempre viajan con la misma velocidad.

    Las velocidades de las diferentes ondas dependen de las características del medio; por ejemplo, en rocas ígneas la velocidad de las ondas P es del orden de 6 Km/s, mientras que en rocas poco consolidadas es de aproximadamente 2 Km/s o menor.

     La secuencia típica de un terremoto es: primero el arribo de un ruido sordo causado por las ondas("P"), luego las ondas ("S") y finalmente el "retumbar" de la tierra causado por las ondas superficiales.



Animación que muestra desde el movimiento de las placas hasta los diferentes tipos de ondas de un sismo:
