SISMÓGRAFOS

El sismógrafo

Sismógrafo Vertical    Un sismógrafo es un instrumento usado para medir movimientos de la Tierra. Se basa en el principio de inercia de los cuerpos, como sabemos este principio nos dice que todos los cuerpos tienen una resistencia al movimiento o a variar su velocidad. Así, el movimiento del suelo puede ser medido con respecto a la posición de una masa suspendida por un elemento que le permita permanecer en reposo por algunos instantes con respecto al suelo. El mecanismo consiste usualmente en una masa suspendida de un resorte atado a un soporte acoplado al suelo, cuando el soporte se sacude al paso de las ondas sísmicas, la inercia de la masa hace que ésta permanezca un instante en el mismo sitio de reposo. Posteriormente cuando la masa sale del reposo, tiende a oscilar. Sin embargo, ya que esta oscilación posterior del péndulo no refleja el verdadero movimiento del suelo, es necesario amortiguarla. En la figura de la derecha se ha representado un aparato en el que el amortiguamiento se logra por medio de una lámina sumergida en un líquido (comúnmente aceite). Este era el método utilizado en los aparatos antiguos, actualmente se logra por medio de bobinas o imanes que ejercen las fuerzas amortiguadoras de la oscilación libre de la masa. Si se sujeta un lápiz a la masa suspendida, para que pueda inscribir en un papel pegado sobre un cilindro que gira a velocidad constante, se podrá registrar una componente del movimiento del suelo. El instrumento hasta aquí descrito, detecta la componente vertical del movimiento del suelo y se conoce como sismógrafo vertical. El papel donde traza el movimiento se conoce como sismograma.

    Como el movimiento del suelo tiene lugar en las tres dimensiones del espacio, los movimientos del suelo también tienen dos componentes horizontales. Para medir este movimiento se requiere de péndulos horizontales que oscilan como una puerta aunque con el eje ligeramente inclinado para lograr un punto de estabilidad. Uno de estos sismógrafos horizontales se orienta en la dirección N-S y otro en la E-O. Un ejemplo de sismógrafo horizontal es el que se muestra en la figura siguiente.

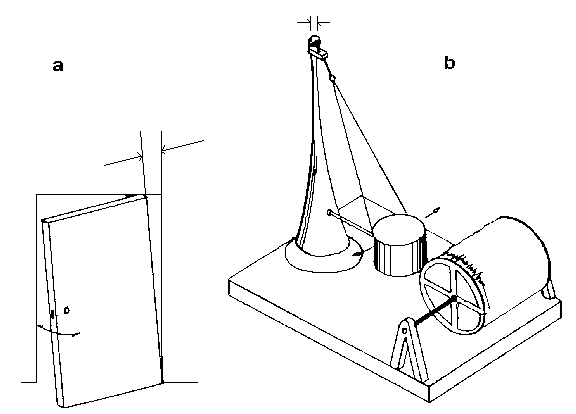

Sismógrafo Horizontal

    Además del péndulo y el sistema de amortiguamiento los sismógrafos emplean un sistema de amplificación para producir registros que puedan ser analizados a simple vista. Antiguamente la amplificación se realizaba por medio de un sistema mecánico, en la actualidad la amplificación se realiza electrónicamente. Los sismómetros actuales son sumamente sensibles a los movimientos de tierra; por ejemplo movimientos tan pequeños como 1/10,000,000 de centésima (distancias casi tan pequeñas como espacios atómicos) pueden ser detectados en lugares sumamente quietos.

    Los sismómetros comúnmente registran movimientos de muchas y diferentes fuentes naturales; como también aquellas causadas por el hombre; por ejemplo movimientos de los árboles a causa del viento, olas golpeando las playas, y ruidos de coches y grandes camiones.

    El movimiento del suelo con respecto a la masa se efectuaba en los primeros instrumentos por medio de una pluma o estilete que inscribía sobre un tambor giratorio. Después se introdujo la inscripción sobre película o papel fotográfico de un haz de luz reflejado en la masa o sistema amplificador del sismógrafo. Actualmente existen sismógrafos que detectan el movimiento de la masa electrónicamente y lo digitalizan para ser almacenado en cinta magnética u otros medios de almacenamiento digital.

Sismograma

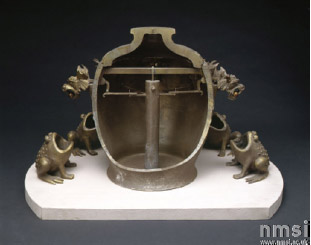

El sismógrafo Chan-Heng

Es el primer sismógrafo conocido se construyó en China, alrededor del año 130 d.C. Consistía en una vasija de bronce que contenía seis bolas en equilibrio en las bocas de seis dragones situados alrededor de la vasija. Si una o más bolas se caía de la boca de los dragones al interior de las ranas, se sabía que había habido un onda sísmica.

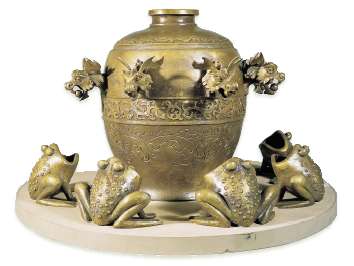

Sismógrafo Chan-Heng

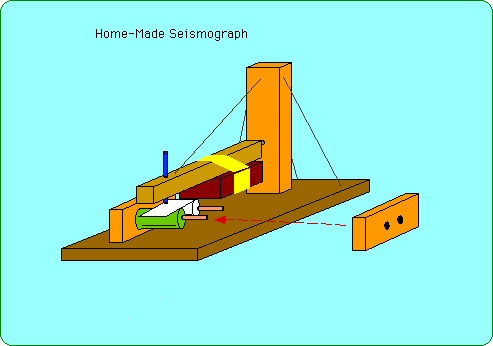

Un sismógrafo de Lehman casero

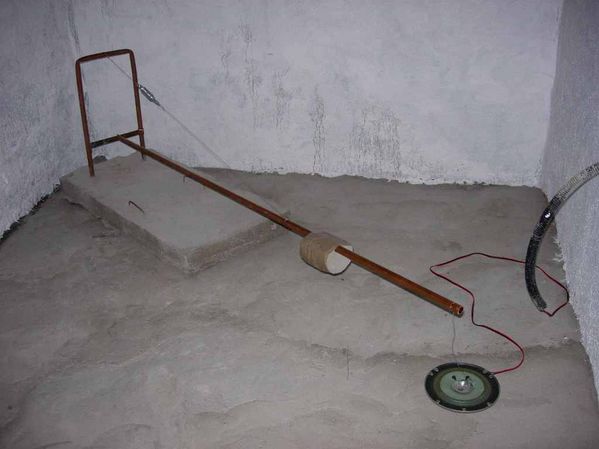

    Un sismográfo de Lehman es simplemente una baja vertical que sujeta a otra horizontal que tiene unido a ella un peso.

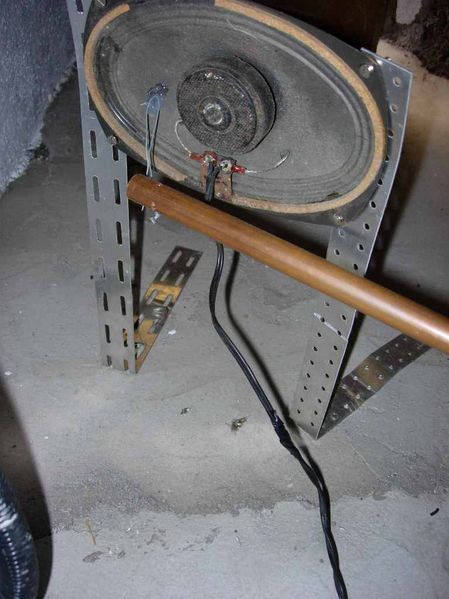

Ahora la idea consiste en unir el extremo de la barra horizontal por medio de una alambre rígida al cono de un altavoz. De modo que si se produce una vibración moverá el cono del altavoz, lo cual generará una corriente eléctrica. Es importante encerrar el altavoz dentro de una caja de cartón para que no le afecten ruidos externos que pueda recoger.

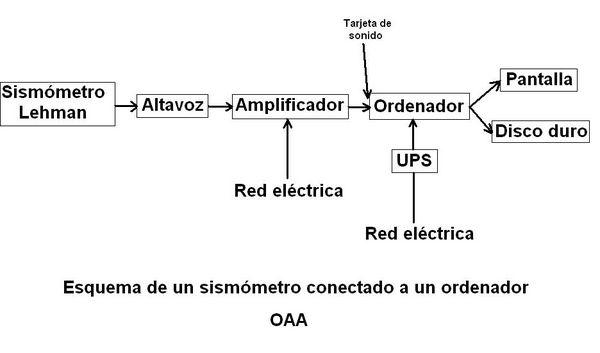

La salida del altavoz entra en un amplificador (que puede ser el de una minicadena). El amplificador se conecta a un ordenador por medio de la tarjeta de sonido y luego se utilizará un programa (tipo Adobe Audition) para grabar el audio en el disco duro.

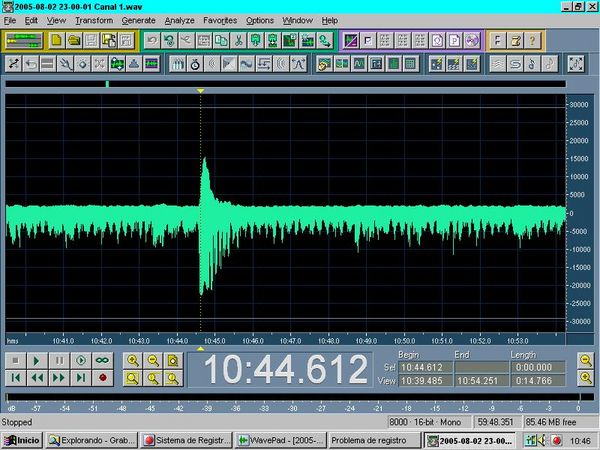

Los resultados obtenidos deben ser algo similar al siguiente dibujo
