Cuando una onda electromagnética pasa a través de un blindaje, su amplitud decrece exponencialmente debido a las corrientes inducidas en el mismo. Estas provocan perdidas por efecto Joule y por ello disipan calor en el material. La distancia requerida para que la onda sea atenuada (1/e) veces (36,7 % de su valor inicial equivalente a 8,7 dB hasta 9 dB) esta definida como la “profundidad de penetración”:

                                 d=Ö(2/wms)=0.0066/Ö(m_rs_rf)

      Donde d  es la profundidad dada en centímetros (tabla 2). La pulsación      w = 2pf esta dada en radianes/segundo, la frecuencia f en MHz, m es la permeabilidad del material, s es la conductividad, m_r es la permeabilidad del material relativa al cobre y la s_r es la conductividad del material relativa al cobre. Así, en el caso del cobre estas variables m_r = g_r = 1.

Las pérdidas por absorción constituyen el principal mecanismo de apantallado en el caso de campos magnéticos de baja frecuencia. La ecuación de las perdidas de absorción es la siguiente:

                              A = 1314,3·t·Ö(m_rs_rf)

                                                                                                          Ir al principio

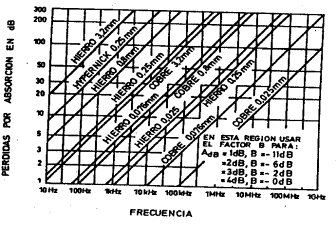

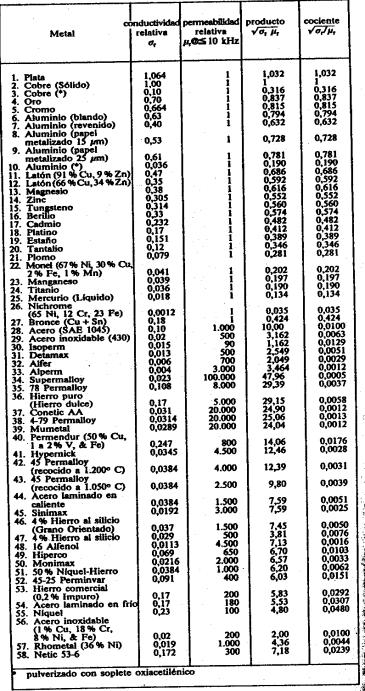

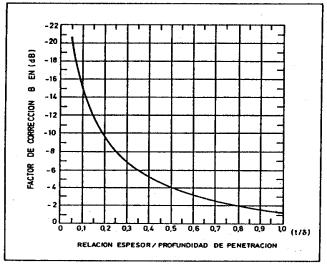

Donde la absorción A esta dada en dB, el espesor t en cm y la frecuencia f en MHz. m_r y g_r son las definidas en la anterior ecuación. Doblando el espesor del blindaje se doblan las perdidas por absorción. El gráfico de la figura 5 presenta las perdidas por absorción para varios materiales, con una frecuencia cuantificada del factor B para la región en que A es menor o igual a 4dB.La tabla 3 aporta los valores de la conductividad relativa y permeabilidad relativa de varios materiales. La columna con el producto Ö(m_rs_rf) representa una escala de la absorción latente de los metales en relación al cobre. El cociente Ö(m_r/s_r) representa una escala de la reflexión latente de los metales también en relación al cobre.  La figura 6 muestra un gráfico del factor de corrección B debido a las múltiples reflexiones en función de la relación t/d.

                                                                                                                                                                                                                   Ir al principio

La figura 7 muestra que las perdidas por absorción son proporcionales al espesor t y tienen una proporción inversa a la profundidad de penetración d. Esta regla es aplicable a los campos eléctricos, magnéticos y electromagnéticos (ondas planas). La ecuación para el cálculo del factor de corrección B debido a las multirreflexiones es la siguiente:

                          B = 20 log (1 – e^-2t/d)

  en la que t es el espesor y d la profundidad de penetración, ambas variables dadas en la misma unidad. La referencia justifica este resultado y el apéndice 3 profundiza en el tema de las reflexiones múltiples.
