DESCARGAS ELECTROSTÁTICAS "DES"
Con el término «descarga electrostática» nos referimos a los impulsos de corriente que recorren un objeto cualquiera cuando este objeto conectado a masa entra en contacto (directo o indirecto ) con otro cuyo potencial con respecto a la masa del anterior es elevada.
Características de las descargas electrostáticas normalizadas (tipo IEC 1000-4-2)
Los elementos significativos de estas perturbaciones son:
|
Bajo tiempo de subida del impulso 1 ns |
|
Duración del impulso 60 ns |
|
Carácter aislado del fenómeno: |
|
Alta tensión que origina la descarga (2...15 kv...) |
Ejemplo:

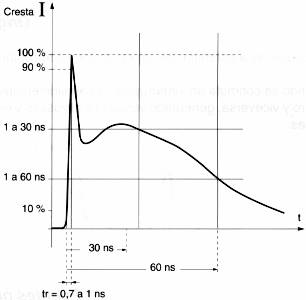

Representación temporal

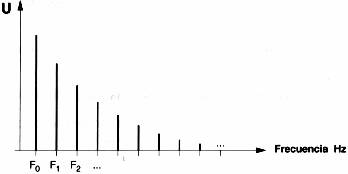

Representación espectral (Espectro de banda ancha (0...1000 MHz...)
Origen
Las cargas electrostáticas proceden del intercambio de electrones entre los materiales o entre el cuerpo humano y los materiales. La combinación de materiales sintéticos (plásticos, tela...) y un ambiente seco favorece este fenómeno.
Fuentes principales
El fenómeno se produce , por ejemplo, cuando una persona camina sobre suelo de moqueta (intercambio de electrones entre el cuerpo y el tejido), debido al frotamiento de la ropa con la silla en la que está sentado el operario...
Las descargas pueden producirse entre una persona y un objeto o entre dos objetos cargados...

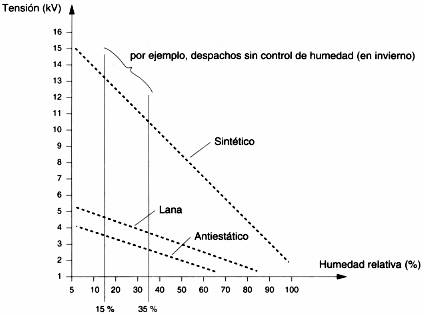

Valores máximos de tensión electrostática con que se pueden cargar los operarios
Efectos
Cuando la tensión electroestática acumulada en un operario se descarga en un dispositivo, éste puede funcionar mal o incluso estropearse.
 |
Las perturbaciones que generan los distintos tipos de descargas electrostáticas son perturbaciones de tipo alta frecuencia «AF» que se producen por conducción, pero se acoplan fácilmente a otros dispositivos por radiación. |
